SD卡兼容性问题(转)

时间:2015-07-14 17:09:44      阅读:207      评论:0      收藏:0      [点我收藏+]

看到一篇关于硬件抗干扰的应用实例,很有参考值。所以,转过来方便查找。

源文:SD卡兼容性问题

  最近碰到了一个SD卡兼容性的问题。主芯片SD卡组的信号,经过转接板,长排线,然后再到SD卡子板之后。对多种卡兼容性出现问题。 比如Sandisk或者三星的OK,而金士顿的卡个别容量的不行等等(据说金士顿的卡在市面上较多假货)。   每一种SD卡的负载特性都会有差异。     做了相关处理,分享给大伙。
      而最主要的原因是SD_CLK信号的不稳定引起,畸变比较厉害。 测得波形:

技术分享



电路修正之后波形如下:

技术分享


修正之后,起码在低电平区间,没有了之前的反弹(反弹会引起芯片识别电平逻辑出错)

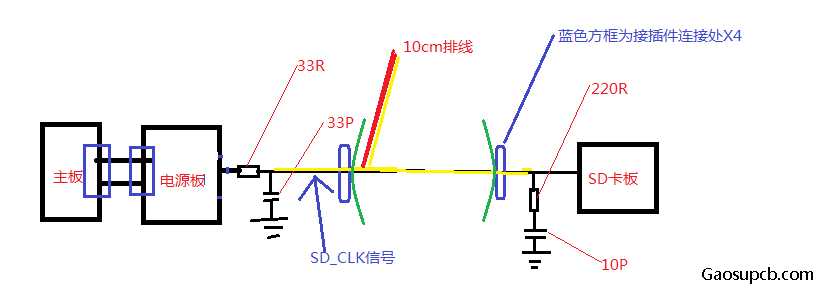

整体连接示意图,和电路匹配参数如下:

 技术分享

  在电源板上对SD_CLK信号增加33R串接电阻和33p接地电容做匹配(吸收信号发射和减缓信号上升时间,
在SD卡板增加RC终端匹配(吸收发射和回波)。 RC参数是根据线路连接实际验证之后取得。
  实际验证效果不错。对多种SDK都表现出了较好的兼容性。



SD卡兼容性问题(转)

原文:http://www.cnblogs.com/LittleTiger/p/4645580.html
